Schneller Nachweis von Schraubenverbindungen

Schraubenverbindung SimSolid

Schraubenverbindungen schnell und unkompliziert mit SimSolid nachweisen

In der modernen Produktentwicklung zählt jede Minute – und gleichzeitig darf die Sicherheit nicht zu kurz kommen. Besonders bei Schraubenverbindungen, die oft kritische Lasten aufnehmen, ist ein zuverlässiger Festigkeitsnachweis unerlässlich. Doch klassische FEM-Methoden sind aufwendig: Vernetzung, Kontaktdefinitionen und komplexe Modellierung kosten Zeit und Nerven.

Mit SimSolid geht es einfacher – und schneller

SimSolid ist die revolutionäre Simulationssoftware, die es Ingenieuren ermöglicht, Schraubenverbindungen direkt auf dem CAD-Modell zu analysieren

  • ganz ohne aufwendige Vernetzung
  • keine Geometrievereinfachung

Der gesamte Nachweisprozess wird damit nicht nur beschleunigt, sondern auch wesentlich robuster gegenüber Modelländerungen.

Ein Praxisbeispiel:

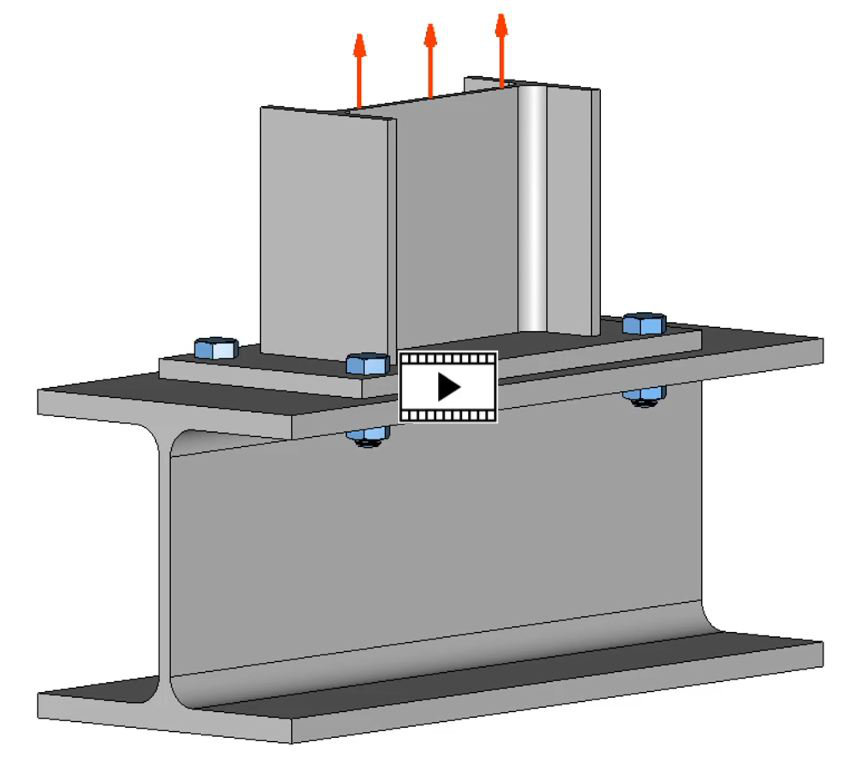

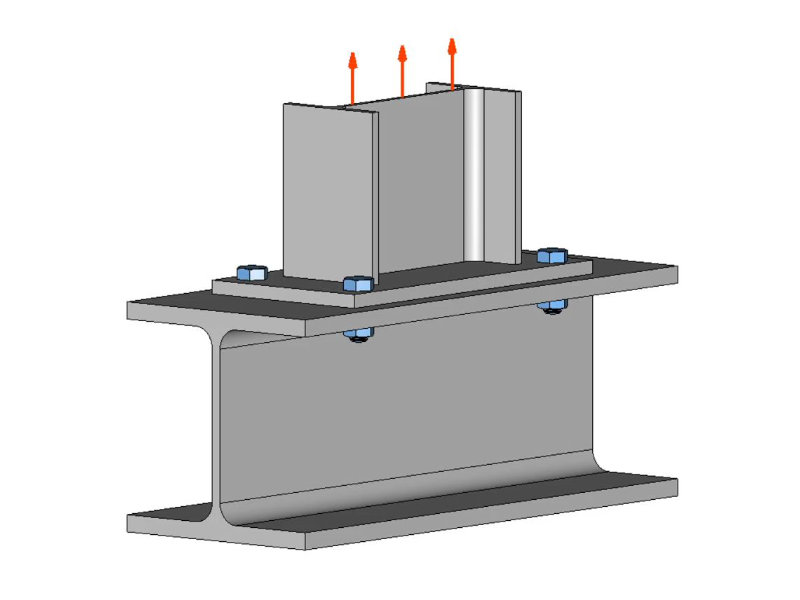

Ein Ingenieur muss eine Verbindung von zwei Trägern und vier Schrauben nachweisen. Klassisch wäre dazu eine Idealisierung des CAD-Modell erforderlich, bei dem die Schrauben als Balken-Rigid Kombination abgebildet werden müssten. Hinzu kommen die Vernetzung und die Definition der Kontaktbedingungen – ein Aufwand von mehreren Stunden.

Mit SimSolid dauert das Ganze nur wenige Minuten:

  • CAD-Modell importieren (inkl. Schrauben und Unterlegscheiben)

  • Material und Randbedingungen zuweisen

  • Verbindungstypen automatisch erkennen lassen (Schrauben, Kontakte etc.)

  • Aufbringen des Anzugsmoments statt der Schraubenvorspannung

  • Ergebnisse wie Spannungen in Schrauben, Setzverhalten und Gesamtsicherheit direkt auswerten

Das Resultat:
Ein präziser Nachweis der Schraubenverbindung in einem Bruchteil der Zeit – inklusive realistischer Darstellung der Kraftverteilung über die Schrauben, ohne manuelle Vereinfachungen oder Modellpflege.

Fazit:
Wer Schraubenverbindungen schnell, nachvollziehbar und zuverlässig nachweisen möchte, kommt an SimSolid nicht vorbei. Testen Sie jetzt, wie viel Zeit und Aufwand Sie in Ihrer Konstruktionspraxis sparen können!
